- 电动葫芦
外壳：
外壳轻巧而坚固，散热率高，全密封性设计适合在作业条件较差的环境中使用。
逆相保护装置：
为特殊电器装置，当电源接线错误时，控制电路无法工作。
极限开关：
重物吊上吊下都有极限开关装置，使电机自动停止，以防止链条超出，确保安全。
24V/36V装置：
当在操作时如遇开关漏电，可防止意外事故发生。
制动装置：
轻巧、美观、耐用。
链条：
采用进口FEC80超强热处理合金钢链条
产品示意图与参数

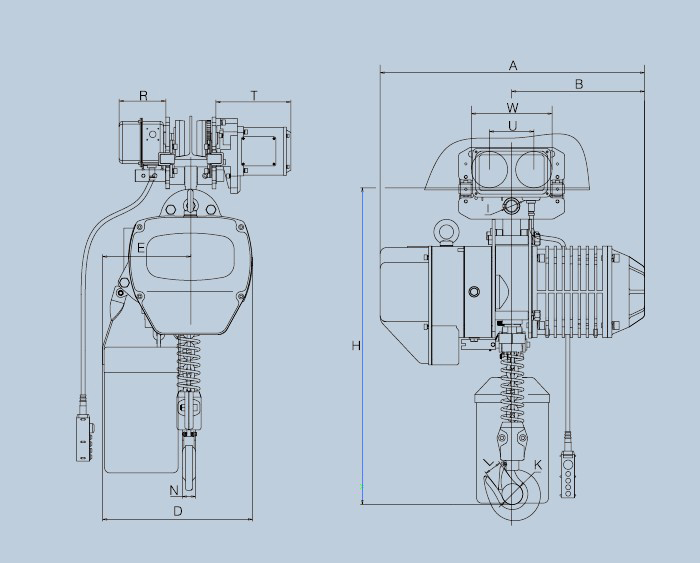

产品示意图
产品参数
|
技术参数 |
|||||||
|
型号 |
WBH-00501D |
WBH-01001D |
WBH-01501D |
WBH-02001D |
WBH-02501D |
WBH-03001D |
|
|
额定起重量(t) |
0.5 |
1 |
1.5 |
2 |
2.5 |
3 |
|
|
标准起升高度(m) |
3 |
||||||
|
起升速度(m) |
6.9/2.3 |
6.9/2.3 |
8.9/2.9 |
6.8/2.3 |
5.4/1.8 |
5.4/1.8 |
|
|
升起电机 |
电机(kw) |
0.8/0.27 |
1.8/0.6 |
3.0/1.0 |
3.0/1.0 |
3.0/1.0 |
3.0/1.0 |
|
转速(r/min) |
2890/980 |
||||||
|
相数 |
3 |
||||||
|
电压(v) |
200-440 |
||||||
|
频率(Hz) |
50 |
||||||
|
Operating Motor |
功率(kw) |
0.4 |
0.4 |
0.4 |
0.4 |
0.75 |
0.75 |
|
转速(r/min) |
1440 |
||||||
|
运行速度(m/min) |
11/21 |
||||||
|
相数 |
3 |
||||||
|
电压(V) |
200-440 |
||||||
|
频率(Hz) |
50 |
||||||
|
链条回数 |
1 |
||||||
|
链条规格 |
?6.3 |
?7.1 |
?10.0 |
?10.0 |
?11.2 |
?11.2 |
|
|
试验载荷(t) |
0.625 |
1.25 |
1.875 |
2.5 |
3.125 |
3.75 |
|
|
净重(kg) |
47 |
61 |
108 |
115 |
116 |
122 |
|
|
工字钢梁(mm) |
58-153 |
58-153 |
82-178 |
82-178 |
100-178 |
100-178 |
|
|
扬程每增加1m应加重量(kg) |
0.81 |
1.1 |
2.3 |
2.3 |
2.8 |
2.8 |
|
|
尺寸规格表 |
||||||
|
型号 |
WBH-00501D |
WBH-01001D |
WBH-01501D |
WBH-02001D |
WBH-02501D |
WBH-03001D |
|
H |
630 |
650 |
770 |
830 |
830 |
830 |
|
A |
545 |
582 |
670 |
670 |
670 |
670 |
|
B |
260 |
280 |
313 |
313 |
313 |
313 |
|
D |
280 |
300 |
430 |
430 |
430 |
430 |
|
E |
160 |
176 |
265 |
265 |
265 |
265 |
|
K |
?35 |
?40 |
?47 |
?47 |
?58 |
?58 |
|
L |
28 |
31 |
40 |
40 |
48 |
48 |
|
I |
?31 |
?31 |
?36 |
?43 |
?43 |
|
|
N |
17 |
22 |
30 |
36 |
36 |
36 |
|
W |
206 |
206 |
237 |
265 |
265 |
265 |
|
U |
111 |
111 |
127 |
140 |
140 |
140 |
|
R |
142 |
142 |
142 |
142 |
142 |
142 |
|
T |
231 |
231 |
231 |
231 |
231 |
231 |
