C型卷板吊具

C型卷板吊具

适用于钢卷的水平吊运。

额定载荷3.2吨采用A型，大于3.2吨采用B型。

可以根据客户需要的尺寸非标定制设计生产。

产品示意图与参数

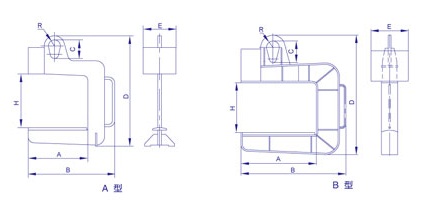

产品示意图

产品参数

额定载荷	钢卷宽度 (mm)	钢卷内径 (mm)	主要技术参数(mm)
额定载荷	钢卷宽度 (mm)	钢卷内径 (mm)	A	B	C	D	E	H	R
3.2	≤300	≥400	300	590	155	845	250	430	50
3.2	350-500	≥400	500	725	155	924	250	450	50
5	750-900	≥400	900	1225	200	1144	324	500	60
	900-1100	≥500	1100	1450	200	1331	318	600	60
	1100-1300	≥500	1300	1670	200	1332	375	600	60
10	750-900	≥500	900	1290	300	1555	435	650	90
	900-1120	≥500	1120	1555	300	1767	477	850	90
	1100-1300	≥500	1300	1758	300	1722	478	750	90
	1300-1500	≥500	1500	1955	300	1854	467	850	90
16	900-1100	≥600	1100	1540	310	1850	594	850	90
16	1100-1250	≥600	1250	1710	310	1871	533	850	90
25	900-1100	≥600	1100	1570	370	1982	633	860	110
25	1100-1300	≥700	1300	1810	370	2058	716	860	110
32	1400-1660	≥700	1660	2240	550	2450	700	850	130

注：以上C型卷板吊具供货期为3个工作日。
